答案：6.1显示变形形状:执行Main Menu>General Postproc>Plot Results>Deformed Shape命令,弹出如图所示的对话框,单击OK,出现结果如图24所示。
图24 开挖变形注:最大位移为0.092374m,则开挖引起的沉降为0.006677m。6.2查看节点结果等值线图:执行Main Menu>General Postproc>Plot Results>Contour Plot>Nodal Solu命令,弹出如图25所示窗口。可双击选择位移、应力、应变等选项弹出各种等值线图。

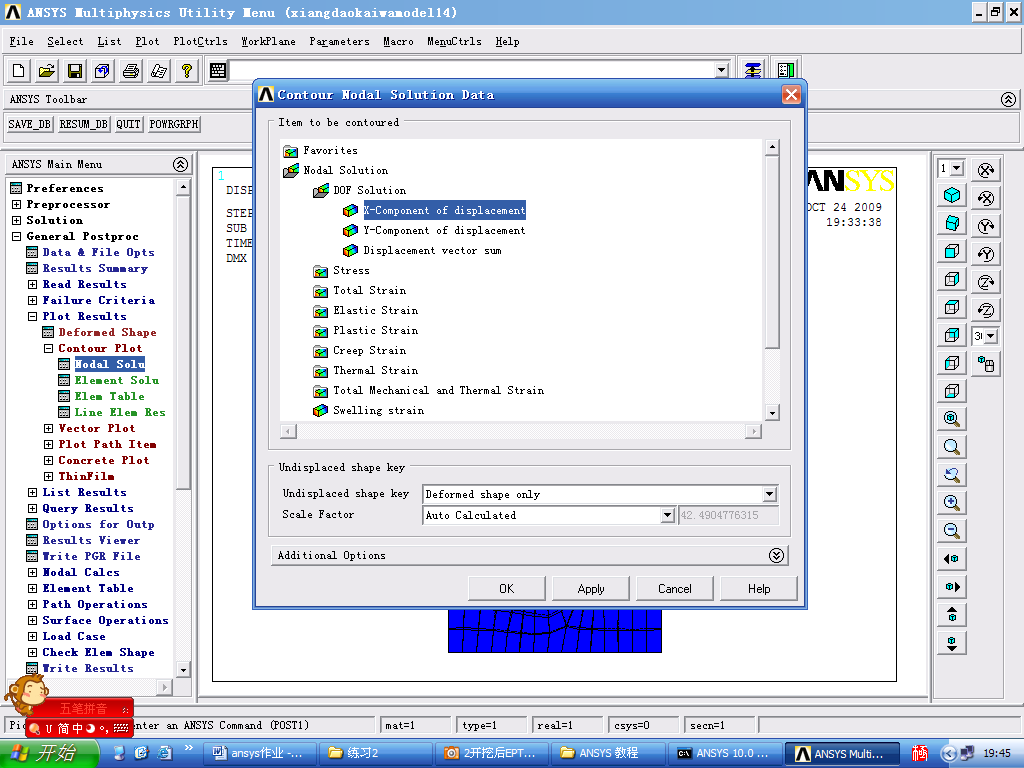

图25 节点求解数据等值线图

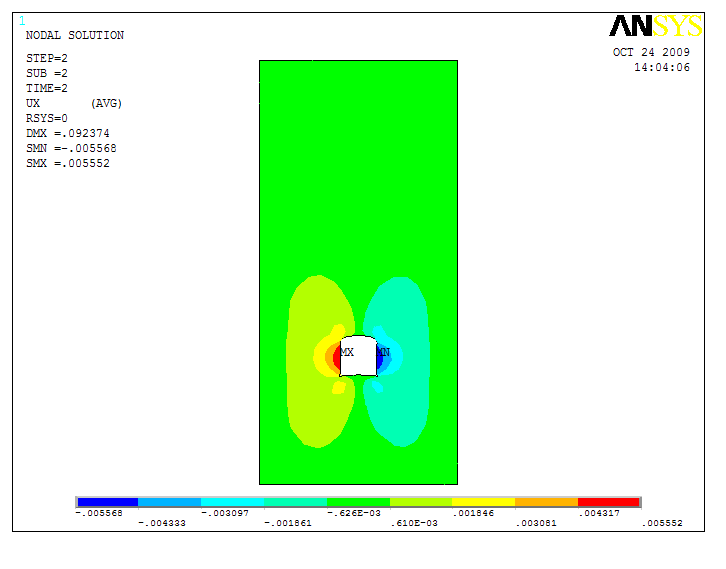

图26 X方向的位移分量等值线注:X方向的最大位移为0.005565m,发生在左右两帮上,逐渐向两侧递减,成左右对称分布。
图27 Y方向的位移分量等值线注:Y方向的最大位移与总位移相等,都发生在模型上部。巷道顶板与底板发生较大的位移。

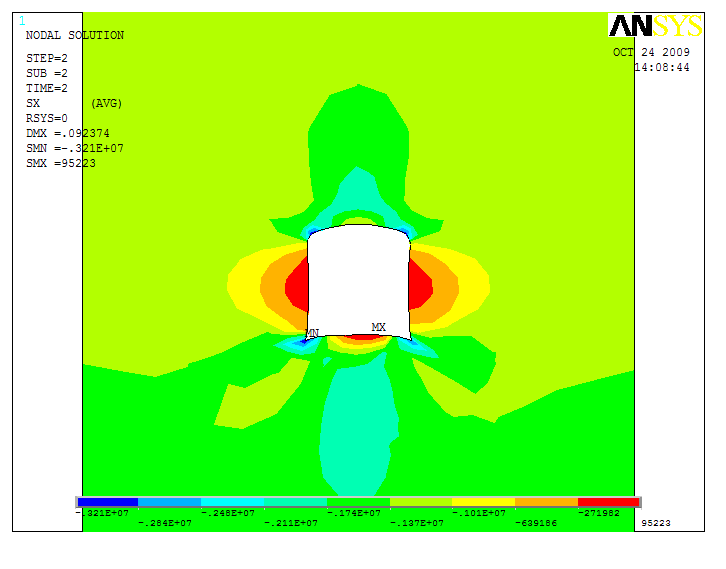

图28 X方向的应力分量等值线注:X方向的最大应力发生在巷道的四个角落处,巷道四周都是应力集中区域。

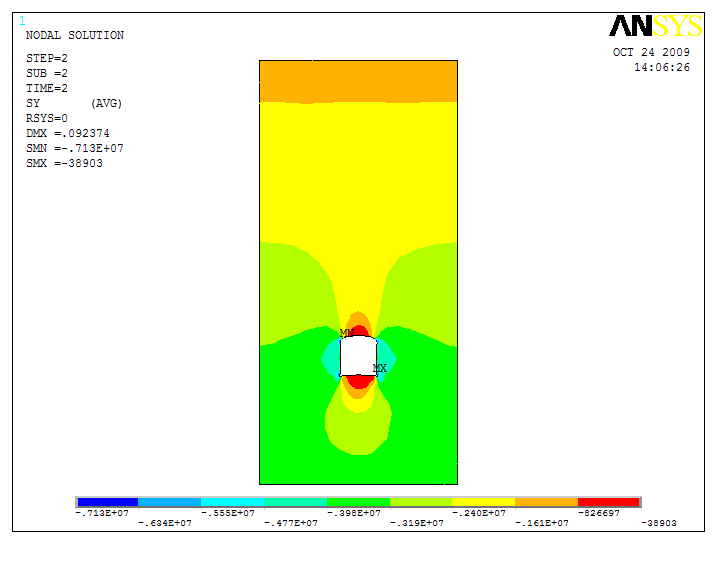

图29 Y方向的应力分量等值线

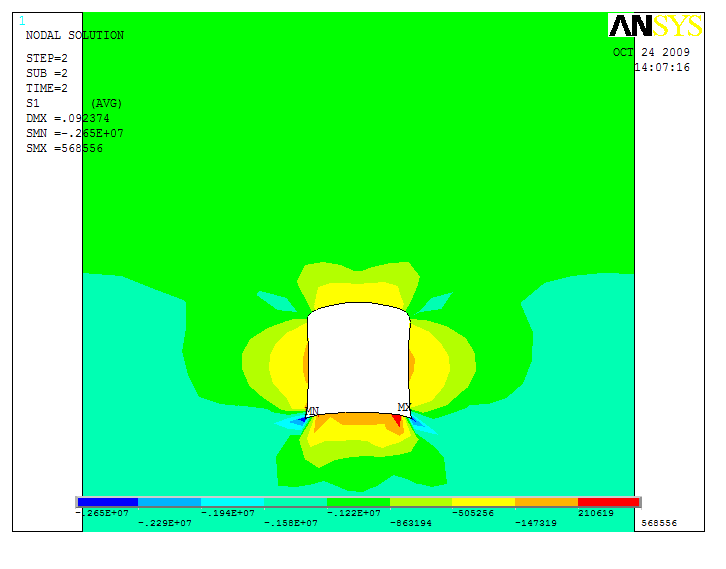

图30 主应力σ1方向应力等值线

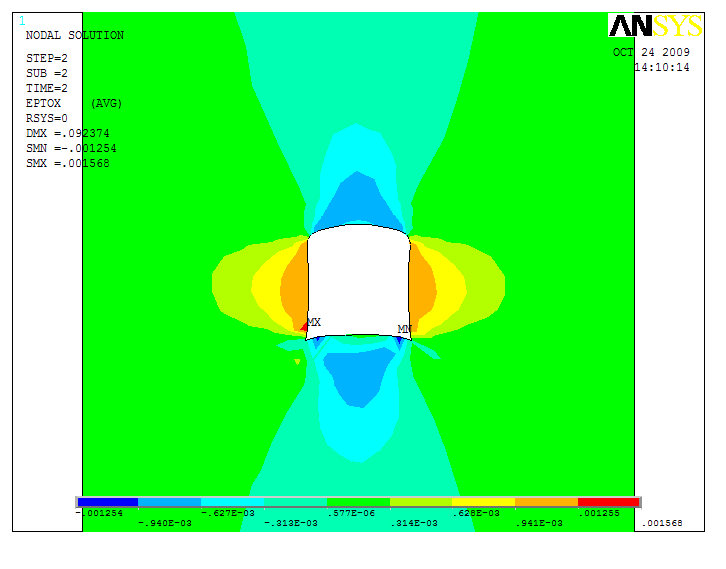

图31 X方向的应变等值线

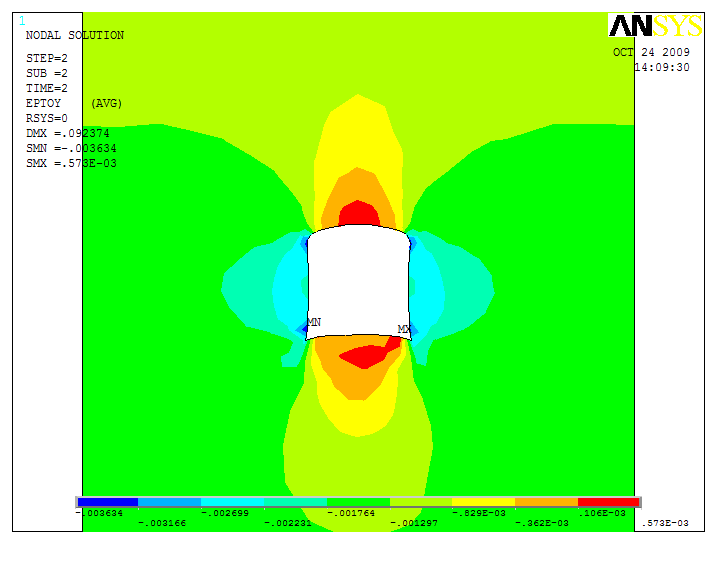

图32 Y方向的应变等值线
